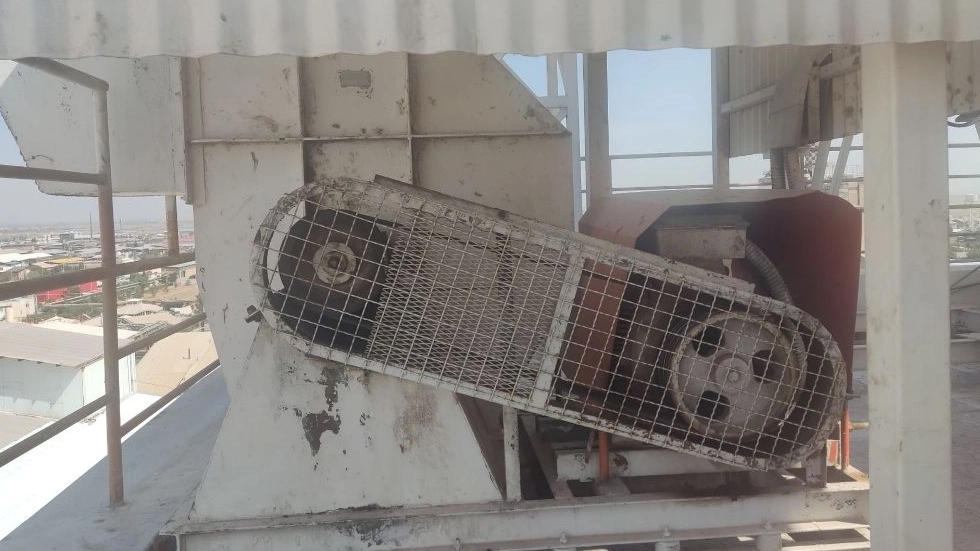

فن‌های سانتریفیوژ صنعتی یکی از تجهیزات مهم در بسیاری از کارخانه‌ها، سیستم‌های تهویه، صنایع فولاد، سیمان، پتروشیمی، نیروگاه‌ها، صنایع غذایی و خطوط تولید هستند. عملکرد صحیح این تجهیزات تأثیر مستقیمی بر راندمان سیستم، میزان مصرف انرژی، عمر یاتاقان‌ها و موتور و همچنین ایمنی تجهیزات دارد. یکی از مهم‌ترین اقدامات برای جلوگیری از لرزش و خرابی زودهنگام فن، بالانس فن های سانتریفیوژ است.
هرچه سرعت چرخش فن بیشتر باشد، کوچک‌ترین عدم تعادل در پروانه می‌تواند نیروی گریز از مرکز قابل توجهی ایجاد کند. این نیرو به شفت، یاتاقان‌ها، کوپلینگ، موتور و حتی سازه نگهدارنده فن منتقل می‌شود. به همین دلیل، بالانس فن های سانتریفیوژ تنها یک عملیات تعمیراتی ساده نیست، بلکه بخشی از برنامه نگهداری پیشگیرانه تجهیزات دوار محسوب می‌شود.
در این مقاله به بررسی مفهوم بالانس استاتیک و دینامیک، تفاوت این دو روش، دلایل ایجاد نابالانسی، مراحل انجام بالانس، علائم نیاز به بالانس و اهمیت استفاده از متخصص برای بالانس فن های سانتریفیوژ می‌پردازیم.
بالانس فن های سانتریفیوژ چیست؟
بالانس فن های سانتریفیوژ به مجموعه اقداماتی گفته می‌شود که برای اصلاح توزیع نامناسب جرم در قسمت‌های دوار فن انجام می‌شود. در یک پروانه بالانس‌شده، جرم به شکلی توزیع می‌شود که هنگام دوران، نیروها و گشتاورهای ناخواسته به حداقل برسند.
در حالت ایده‌آل، مرکز جرم مجموعه دوار باید با محور دوران آن هم‌راستا باشد. اگر این شرایط وجود نداشته باشد، با افزایش سرعت دوران، نیروی گریز از مرکز ناشی از نابالانسی نیز افزایش پیدا می‌کند.
به همین دلیل، بالانس فن های سانتریفیوژ باید بر اساس سرعت کاری، ابعاد پروانه، وزن مجموعه، نوع نصب، شرایط کاری و استانداردهای مربوط به تجهیزات دوار انجام شود.
نابالانسی ممکن است به دلایل مختلفی ایجاد شود؛ برای مثال تجمع گردوغبار روی پره‌ها، خوردگی، فرسایش، شکستگی بخشی از پره، تعمیرات غیراصولی، جوشکاری نامتقارن، تغییر شکل پروانه یا جدا شدن وزنه‌های اصلاحی.
اهمیت بالانس فن های سانتریفیوژ در صنایع
استفاده مداوم از یک فن دارای نابالانسی می‌تواند هزینه‌های قابل توجهی برای مجموعه صنعتی ایجاد کند. لرزش مداوم باعث افزایش بار روی یاتاقان‌ها و سایر اجزای مکانیکی می‌شود و در بلندمدت احتمال خرابی را افزایش می‌دهد.
از مهم‌ترین مزایای بالانس فن های سانتریفیوژ می‌توان به موارد زیر اشاره کرد:
- کاهش لرزش فن
- کاهش بار واردشده به یاتاقان‌ها
- افزایش عمر مفید بلبرینگ و رولبرینگ
- کاهش استهلاک شفت
- بهبود عملکرد موتور
- کاهش صدای غیرطبیعی
- افزایش قابلیت اطمینان تجهیزات
- کاهش توقف ناگهانی خط تولید
- کاهش هزینه‌های تعمیرات
- افزایش عمر پروانه و مجموعه دوار
- کمک به کاهش مصرف انرژی در شرایط مناسب
بنابراین، بالانس فن های سانتریفیوژ را می‌توان یکی از اقدامات مهم برای افزایش قابلیت اطمینان تجهیزات دوار دانست.
بالانس استاتیک فن سانتریفیوژ چیست؟
بالانس استاتیک یکی از روش‌های ابتدایی برای بررسی و اصلاح عدم تعادل پروانه است. در این روش، تمرکز اصلی روی موقعیت مرکز جرم نسبت به محور دوران قرار دارد.
اگر یک پروانه در حالت سکون تمایل داشته باشد که قسمت سنگین‌تر آن همیشه در موقعیت مشخصی قرار بگیرد، می‌توان نتیجه گرفت که توزیع جرم در آن یکنواخت نیست. با استفاده از روش‌های مناسب می‌توان محل سنگین و سبک پروانه را شناسایی و با افزودن یا حذف جرم، وضعیت آن را اصلاح کرد.
با این حال، بالانس استاتیک همیشه برای فن‌های صنعتی با سرعت دوران بالا کافی نیست. دلیل آن این است که ممکن است یک مجموعه دوار از نظر استاتیکی شرایط مناسبی داشته باشد، اما در هنگام چرخش همچنان دارای کوپل یا نابالانسی دینامیکی باشد.
به همین دلیل، در بسیاری از کاربردهای صنعتی، بالانس فن های سانتریفیوژ باید با توجه به شرایط واقعی کار و سرعت دوران تجهیزات انتخاب شود.
محدودیت‌های بالانس استاتیک
بالانس استاتیک برای برخی پروانه‌ها و مجموعه‌های دوار ساده می‌تواند مفید باشد، اما محدودیت‌هایی نیز دارد.
در پروانه‌های بزرگ، پهن یا دارای دو صفحه اصلاحی، توزیع جرم در طول محور اهمیت زیادی پیدا می‌کند. در چنین شرایطی، بررسی صرفاً استاتیکی نمی‌تواند تمام نیروها و گشتاورهای ناشی از نابالانسی را مشخص کند.
به همین دلیل، هنگامی که فن با سرعت بالا کار می‌کند یا لرزش قابل توجهی در محل نصب مشاهده می‌شود، بررسی تخصصی‌تر و در بسیاری از موارد بالانس فن های سانتریفیوژ به صورت دینامیکی ضرورت پیدا می‌کند.
بالانس دینامیک فن سانتریفیوژ چیست؟
بالانس دینامیک روشی دقیق‌تر برای اصلاح نابالانسی تجهیزات دوار است. در این روش، مجموعه در حال چرخش بررسی می‌شود و اطلاعات مربوط به دامنه و فاز ارتعاش برای تعیین محل و میزان اصلاح مورد استفاده قرار می‌گیرد.
در بالانس فن های سانتریفیوژ دینامیکی معمولاً سنسورهای ارتعاش و تجهیزات اندازه‌گیری مخصوص استفاده می‌شوند. دستگاه بالانسر می‌تواند اطلاعاتی درباره میزان نابالانسی و محل اصلاح مورد نیاز ارائه دهد.
یکی از مزایای اصلی بالانس دینامیک این است که علاوه بر نابالانسی ساده، می‌تواند اثر توزیع نامناسب جرم در صفحات مختلف مجموعه دوار را نیز مورد بررسی قرار دهد.
در فن‌های صنعتی بزرگ که پروانه وزن و قطر زیادی دارد، انجام صحیح بالانس فن های سانتریفیوژ می‌تواند نقش مهمی در کاهش ارتعاش و جلوگیری از آسیب به اجزای مکانیکی داشته باشد.
تفاوت بالانس استاتیک و دینامیک
تفاوت اصلی این دو روش در نحوه بررسی مجموعه دوار است.
در بالانس استاتیک، تمرکز عمده روی مرکز جرم و وضعیت مجموعه در حالت غیرچرخان است. اما در بالانس دینامیک، مجموعه در حال دوران بررسی می‌شود و اثر نیروهای ایجادشده هنگام چرخش نیز در نظر گرفته می‌شود.
به زبان ساده، بالانس استاتیک برای شرایط ساده‌تر قابل استفاده است، در حالی که برای بسیاری از تجهیزات صنعتی، به‌خصوص فن‌های بزرگ و سریع، بالانس فن های سانتریفیوژ دینامیکی اطلاعات کامل‌تری ارائه می‌دهد.
انتخاب روش مناسب باید بر اساس نوع فن، سرعت دوران، وزن پروانه، ساختار شفت، شرایط نصب و میزان حساسیت تجهیزات انجام شود.
چرا فن سانتریفیوژ از بالانس خارج می‌شود؟
عوامل مختلفی می‌توانند باعث ایجاد نابالانسی در فن شوند. شناخت این عوامل برای برنامه‌ریزی مناسب بالانس فن های سانتریفیوژ اهمیت زیادی دارد.
تجمع گردوغبار روی پروانه
در صنایعی که هوا یا گاز حاوی ذرات جامد است، امکان تجمع مواد روی پره‌ها وجود دارد. اگر این تجمع به صورت یکنواخت نباشد، توزیع جرم پروانه تغییر می‌کند.
در این شرایط ممکن است فن در زمان نصب کاملاً بالانس باشد، اما پس از مدتی کارکرد، دچار لرزش شود.
خوردگی و فرسایش پره‌ها
خوردگی می‌تواند بخشی از جرم پروانه را کاهش دهد و در نتیجه توزیع جرم را تغییر دهد. در فن‌های مورد استفاده در محیط‌های خورنده، بازرسی دوره‌ای و بالانس فن های سانتریفیوژ اهمیت بیشتری دارد.
تعمیرات و جوشکاری
جوشکاری روی پروانه، تعویض پره یا اصلاح بخش‌هایی از آن، اگر بدون توجه به توزیع جرم انجام شود، می‌تواند باعث ایجاد نابالانسی شود.
تغییر شکل پروانه
ضربه مکانیکی، دمای بالا یا تنش‌های ناشی از شرایط کاری ممکن است موجب تغییر شکل پروانه شود. در این حالت، تنها بالانس کردن ممکن است کافی نباشد و ابتدا باید وضعیت مکانیکی پروانه بررسی شود.
جابه‌جایی وزنه‌های اصلاحی
در برخی مجموعه‌ها از وزنه‌های اصلاحی برای بالانس استفاده می‌شود. جدا شدن یا تغییر موقعیت این وزنه‌ها می‌تواند باعث افزایش ارتعاش شود.
علائم نیاز به بالانس فن سانتریفیوژ
تشخیص زودهنگام مشکل می‌تواند از خرابی‌های پرهزینه جلوگیری کند. برخی از مهم‌ترین علائم عبارت‌اند از:
افزایش غیرعادی لرزش
یکی از رایج‌ترین نشانه‌های نابالانسی، افزایش ارتعاش در فن، یاتاقان یا شاسی است. اگر میزان لرزش به مرور افزایش پیدا کند، بررسی بالانس فن های سانتریفیوژ می‌تواند ضروری باشد.
ایجاد صدای غیرطبیعی
صدای کوبش، وزوز یا صدای دوره‌ای غیرمعمول می‌تواند نشانه وجود مشکل در مجموعه دوار باشد. البته هر صدای غیرطبیعی الزاماً به معنی نابالانسی نیست و باید عوامل دیگری مانند خرابی یاتاقان، لقی مکانیکی و مشکلات آیرودینامیکی نیز بررسی شوند.
افزایش دمای یاتاقان
نابالانسی می‌تواند بار اضافی به یاتاقان‌ها وارد کند و در برخی شرایط باعث افزایش دمای آن‌ها شود.
کاهش عمر قطعات
خرابی‌های تکرارشونده یاتاقان، کوپلینگ یا شفت می‌تواند یکی از نشانه‌های وجود ارتعاشات کنترل‌نشده باشد.
در چنین شرایطی انجام بررسی تخصصی و در صورت تأیید، بالانس فن های سانتریفیوژ می‌تواند بخشی از راهکار اصلاحی باشد.
مراحل انجام بالانس فن های سانتریفیوژ
فرآیند بالانس باید با دقت و بر اساس شرایط واقعی تجهیز انجام شود. مراحل دقیق ممکن است بسته به نوع فن متفاوت باشد، اما معمولاً شامل مراحل زیر است.
۱. بررسی اولیه فن
ابتدا وضعیت ظاهری فن، پروانه، شفت، یاتاقان‌ها، کوپلینگ، پایه‌ها و اتصالات بررسی می‌شود.
قبل از شروع بالانس فن های سانتریفیوژ باید اطمینان حاصل شود که مشکل ناشی از لقی، ترک، خرابی یاتاقان یا تغییر شکل مکانیکی نیست.
۲. اندازه‌گیری ارتعاش
با استفاده از تجهیزات مناسب، ارتعاش در نقاط مختلف اندازه‌گیری می‌شود. دامنه ارتعاش و در صورت نیاز فاز آن ثبت می‌شود.
این اطلاعات برای تشخیص نوع مشکل و تعیین اقدامات اصلاحی اهمیت دارد.
۳. بررسی سرعت دوران
سرعت واقعی کارکرد فن نیز باید مشخص شود. زیرا رفتار یک مجموعه دوار در سرعت‌های مختلف می‌تواند متفاوت باشد.
۴. تعیین محل اصلاح
بر اساس داده‌های اندازه‌گیری، محل و میزان اصلاح تعیین می‌شود. اصلاح می‌تواند با اضافه کردن یا برداشتن مقدار مشخصی از جرم انجام شود.
۵. اجرای اصلاح
پس از مشخص شدن محل اصلاح، عملیات مربوط به افزودن یا حذف جرم انجام می‌شود. این مرحله باید با دقت انجام شود تا اصلاح جدید باعث ایجاد مشکل دیگری نشود.
۶. اندازه‌گیری مجدد
پس از اصلاح، فن دوباره مورد آزمایش قرار می‌گیرد. در صورت باقی ماندن ارتعاش بیش از حد، ممکن است به اصلاح دیگری نیاز باشد.
۷. ثبت نتایج
ثبت نتایج بالانس و ارتعاش می‌تواند برای مقایسه وضعیت فن در تعمیرات دوره‌ای آینده مفید باشد.
بالانس فن های سانتریفیوژ در محل یا کارگاه؟
یکی از پرسش‌های رایج این است که آیا بهتر است پروانه فن برای بالانس به کارگاه منتقل شود یا عملیات در محل نصب انجام شود.
پاسخ به این سؤال به شرایط پروژه بستگی دارد. در برخی موارد می‌توان پروانه را باز کرد و برای بالانس به کارگاه منتقل کرد. اما در فن‌های بزرگ صنعتی، باز کردن و انتقال مجموعه ممکن است زمان و هزینه زیادی داشته باشد.
در چنین شرایطی، بالانس فن های سانتریفیوژ در محل می‌تواند گزینه مناسبی باشد؛ زیرا عملیات اندازه‌گیری و اصلاح با توجه به شرایط واقعی نصب انجام می‌شود.
مزیت مهم بالانس در محل این است که وضعیت واقعی مجموعه شامل شفت، یاتاقان، کوپلینگ، پایه و شرایط نصب نیز در فرآیند عیب‌یابی مورد توجه قرار می‌گیرد.
اهمیت تجهیزات اندازه‌گیری در بالانس فن های سانتریفیوژ
کیفیت تجهیزات اندازه‌گیری نقش مهمی در دقت عملیات دارد. دستگاه‌های بالانس و آنالیز ارتعاش باید متناسب با نوع تجهیز انتخاب شوند.
در یک فرآیند اصولی بالانس فن های سانتریفیوژ، تنها مشاهده میزان لرزش کافی نیست. اطلاعات مربوط به فرکانس، دامنه و فاز ارتعاش می‌تواند به تشخیص دقیق‌تر مشکل کمک کند.
همچنین اپراتور باید توانایی تفسیر داده‌ها را داشته باشد؛ زیرا افزایش ارتعاش همیشه ناشی از نابالانسی نیست.
آیا هر لرزشی به معنی نابالانسی فن است؟
خیر. این نکته در فرآیند بالانس فن های سانتریفیوژ اهمیت زیادی دارد.
لرزش می‌تواند دلایل مختلفی داشته باشد؛ از جمله:
- نابالانسی پروانه
- ناهم‌محوری شفت
- خرابی یاتاقان
- لقی مکانیکی
- مشکلات کوپلینگ
- خمیدگی شفت
- شل بودن پیچ‌های پایه
- تشدید ارتعاش به دلیل رزونانس
- مشکلات آیرودینامیکی
- تماس قطعات دوار و ثابت
بنابراین، پیش از اقدام برای بالانس باید علت اصلی ارتعاش مشخص شود. بالانس کردن تجهیزی که مشکل اصلی آن خرابی یاتاقان یا ناهم‌محوری است، الزاماً مشکل را برطرف نمی‌کند.
خدمات بالانس فن های سانتریفیوژ مهندس خلیلی در تهران
برای مجموعه‌های صنعتی که به دنبال بررسی و اصلاح ارتعاش و نابالانسی فن‌های صنعتی هستند، استفاده از خدمات متخصص می‌تواند روند عیب‌یابی و تعمیر را هدفمندتر کند.
در تهران نیز خدمات مرتبط با بالانس فن های سانتریفیوژ مهندس خلیلی ارائه می‌شود و می‌توان برای آشنایی بیشتر با این خدمات و اطلاعات کسب‌وکار، صفحه معرفی آن را مشاهده کرد:
در پروژه‌های صنعتی، انتخاب فرد یا مجموعه‌ای که تجربه کار با تجهیزات دوار و فن‌های صنعتی را داشته باشد اهمیت زیادی دارد؛ زیرا تشخیص صحیح علت لرزش، انتخاب روش بالانس و اجرای اصلاحات مناسب همگی در نتیجه نهایی تأثیرگذار هستند.
مزایای انجام اصولی بالانس فن های سانتریفیوژ
انجام صحیح بالانس فن های سانتریفیوژ می‌تواند از منظر نگهداری و بهره‌برداری مزایای متعددی داشته باشد.
نخستین مزیت، کاهش ارتعاشات ناشی از نابالانسی است. کاهش ارتعاش می‌تواند فشار واردشده به قطعات مکانیکی را کمتر کند.
مزیت دیگر، افزایش قابلیت اطمینان تجهیزات است. در خطوط تولید پیوسته، توقف ناگهانی یک فن ممکن است عملکرد بخش‌های دیگر را نیز تحت تأثیر قرار دهد.
همچنین کنترل ارتعاشات می‌تواند به کاهش هزینه‌های ناشی از تعویض زودهنگام قطعات کمک کند. البته میزان صرفه‌جویی به وضعیت اولیه تجهیز، شرایط کاری و علت اصلی خرابی بستگی دارد.
چه زمانی باید بالانس فن سانتریفیوژ انجام شود؟
زمان مناسب برای بالانس فن های سانتریفیوژ به شرایط کارکرد تجهیزات بستگی دارد. برخی مجموعه‌ها پس از تعمیر یا تعویض پروانه نیاز به بالانس دارند. در برخی دیگر، افزایش تدریجی ارتعاش نشان‌دهنده ضرورت بررسی است.
به طور کلی موارد زیر می‌توانند زمان مناسبی برای بررسی باشند:
- پس از تعمیر اساسی فن
- پس از تعویض یا تعمیر پروانه
- پس از جوشکاری روی پروانه
- پس از مشاهده افزایش ارتعاش
- پس از تعویض یاتاقان یا شفت
- پس از جابه‌جایی عمده فن
- در برنامه‌های نگهداری پیشگیرانه
- پس از مشاهده صدای غیرعادی
- پس از تغییر شرایط کاری فن
البته تصمیم نهایی باید بر اساس اندازه‌گیری و بررسی وضعیت واقعی تجهیز گرفته شود.
نقش بالانس فن های سانتریفیوژ در کاهش هزینه تعمیرات
هزینه تعمیرات تجهیزات دوار تنها به قیمت قطعه خراب‌شده محدود نمی‌شود. توقف خط تولید، نیروی انسانی، زمان تعمیر و آسیب احتمالی به تجهیزات مجاور نیز می‌تواند هزینه‌های قابل توجهی ایجاد کند.
به همین دلیل، پیشگیری از خرابی اهمیت زیادی دارد. بالانس فن های سانتریفیوژ به عنوان یکی از اقدامات نگهداری تجهیزات دوار می‌تواند به شناسایی و اصلاح یکی از عوامل مهم ایجاد ارتعاش کمک کند.
البته بالانس جایگزین بازرسی کامل نیست. یک برنامه نگهداری مناسب باید وضعیت یاتاقان، روغن‌کاری، کوپلینگ، شفت، پایه، پروانه و سایر اجزا را نیز در نظر بگیرد.
استاندارد و کیفیت در بالانس فن های سانتریفیوژ
کیفیت نهایی بالانس به عوامل مختلفی وابسته است. نوع دستگاه اندازه‌گیری، دقت سنسورها، روش نصب، سرعت دوران، کیفیت اصلاح جرم و مهارت تکنسین همگی اهمیت دارند.
در پروژه‌های صنعتی، بهتر است نتایج اندازه‌گیری ثبت شوند تا بتوان وضعیت تجهیز را در دوره‌های مختلف مقایسه کرد. این موضوع به تیم نگهداری کمک می‌کند تغییرات ارتعاش را سریع‌تر شناسایی کند.
همچنین نباید صرفاً بر اساس یک عدد یا یک اندازه‌گیری تصمیم‌گیری کرد. تحلیل وضعیت فن باید با توجه به شرایط عملیاتی و سوابق تعمیراتی انجام شود.
جمع‌بندی؛ چرا بالانس فن های سانتریفیوژ اهمیت دارد؟
فن سانتریفیوژ صنعتی یکی از تجهیزات دواری است که عملکرد صحیح آن به سلامت پروانه، شفت، یاتاقان، کوپلینگ و سیستم نصب وابسته است. هرگونه توزیع نامناسب جرم در مجموعه دوار می‌تواند هنگام دوران باعث ایجاد نیروهای ناخواسته و افزایش ارتعاش شود.
بالانس فن های سانتریفیوژ راهکاری تخصصی برای شناسایی و اصلاح نابالانسی است. بالانس استاتیک برای شرایط ساده کاربرد دارد، اما در بسیاری از فن‌های صنعتی بزرگ و پرسرعت، بالانس دینامیک اطلاعات دقیق‌تری درباره وضعیت مجموعه دوار ارائه می‌دهد.
از سوی دیگر، هر لرزشی به معنی نابالانسی نیست. پیش از انجام بالانس باید عواملی مانند خرابی یاتاقان، ناهم‌محوری، لقی، خمیدگی شفت و مشکلات سازه‌ای نیز بررسی شوند.
اگر در تهران به دنبال خدمات تخصصی مرتبط با بالانس فن های سانتریفیوژ هستید، می‌توانید برای آشنایی بیشتر با خدمات ارائه‌شده توسط مهندس خلیلی، صفحه معرفی این مجموعه را بررسی کنید:
در نهایت، انجام منظم بازرسی ارتعاش و بالانس فن های سانتریفیوژ در صورت نیاز، می‌تواند بخشی مهم از برنامه نگهداری پیشگیرانه تجهیزات دوار باشد و به افزایش قابلیت اطمینان، کاهش استهلاک و جلوگیری از توقف‌های ناخواسته کمک کند.
